Analyser un diagramme de stabilité des minérauxExercice sur documents

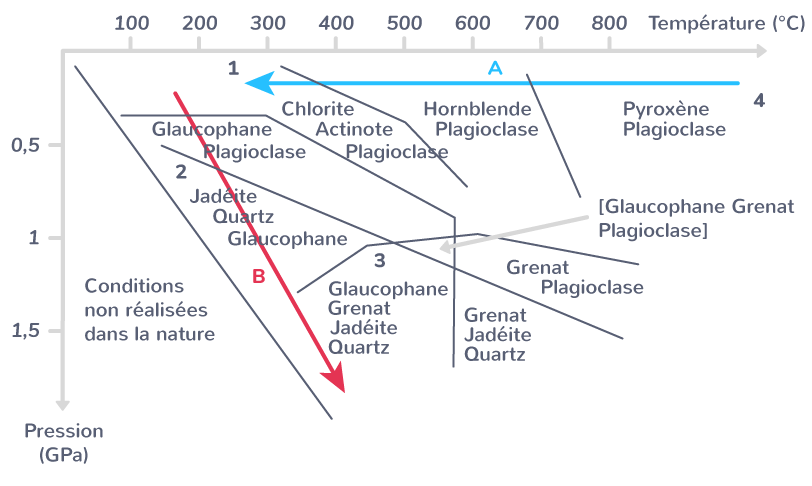

Le document suivant est un graphique de stabilité des minéraux (montrant les associations minérales stables en fonction de la pression et de la température)

-
-

Dans ce graphique :

-

On trouve du grenat :

-

Les conditions de Pression et Température régnant au niveau d'une zone de dorsale sont celles de la zone du graphique :

-

Les conditions de Pression et Température régnant au niveau d'une zone de faciès schistes verts sont celles de la zone du graphique :

-

Les conditions de Pression et Température régnant au niveau d'une zone de faciès schistes bleus sont celles de la zone du graphique :

-

Les conditions de Pression et Température régnant au niveau d'une zone de faciès éclogites sont celles de la zone du graphique :

-

La flèche A du graphique représente :

-

La flèche B du graphique représente :
