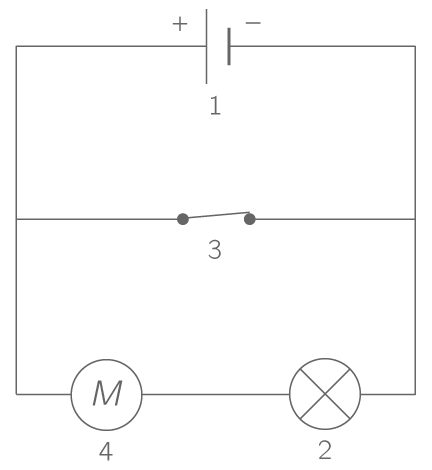

Quels sont les dipôles reliés en série dans le circuit suivant ?
C'est un circuit en dérivation. Le courant va donc se séparer en plusieurs boucles dans le circuit. Le courant part de la borne positive du générateur. Il se sépare ensuite en deux.
Une partie passe dans la lampe 1 puis la lampe 2. Il n'y a pas de séparation du courant entre les lampes 1 et 2. Elles sont donc reliées en série.
L'autre partie du courant passe dans le moteur (4) et la lampe 3. Il n'y a pas de séparation du courant entre le moteur (4) et la lampe 3. Ils sont donc reliés en série.
Les dipôles reliés en série sont :
- La lampe 1 et la lampe 2
- Le moteur et la lampe 3

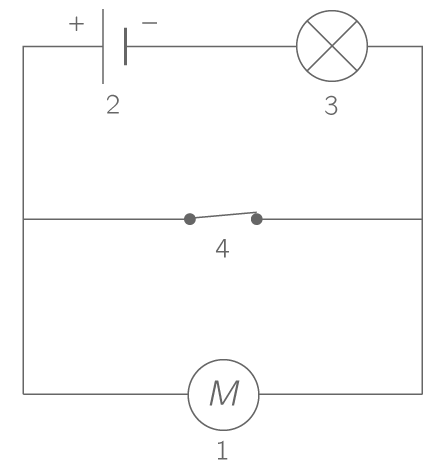

Quels sont les dipôles reliés en série dans le circuit suivant ?
C'est un circuit en dérivation. Le courant va donc se séparer en plusieurs boucles dans le circuit. Le courant part de la borne positive du générateur. Il se sépare ensuite en deux.
Une partie passe dans la lampe 1.
L'autre partie du courant passe dans le moteur (2) et la lampe 3. Il n'y a pas de séparation du courant entre le moteur (2) et la lampe 3. Ils sont donc reliés en série.
Les dipôles reliés en série sont :
- Le moteur et la lampe 3

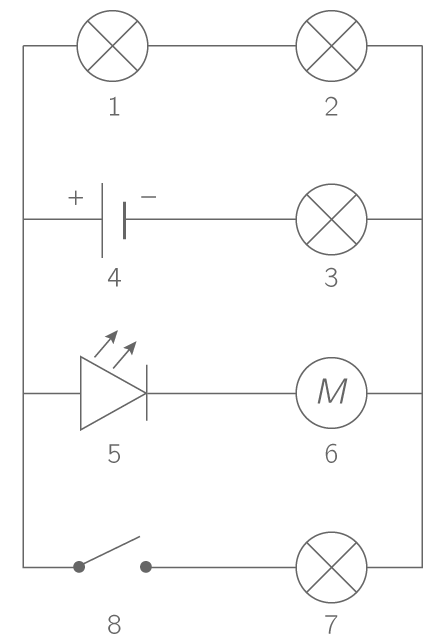

Quels sont les dipôles reliés en série dans le circuit suivant ?
C'est un circuit en dérivation. Le courant va donc se séparer en plusieurs boucles dans le circuit. Le courant part de la borne positive du générateur. Il se sépare ensuite en deux.
Une partie passe dans le moteur 2 puis la lampe 3. Il n'y a pas de séparation du courant entre le moteur 2 et lampe 3. Ils sont donc reliés en série.
L'autre partie du courant passe dans la lampe 4 et la DEL (5). Il n'y a pas de séparation du courant entre la lampe 4 et la DEL (5). Elles sont donc reliées en série.
Les dipôles reliés en série sont le moteur, la lampe 3, la DEL (5) et la lampe 4.

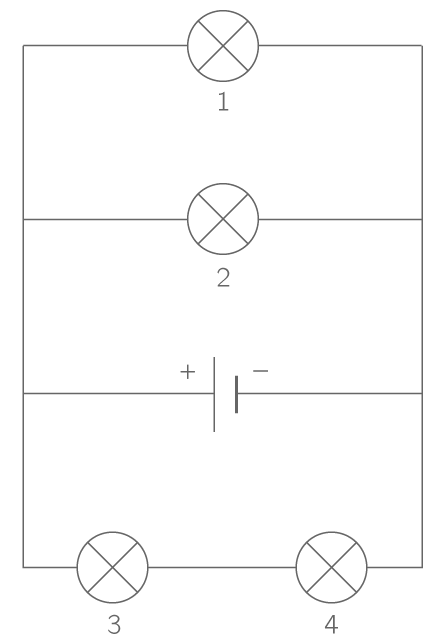

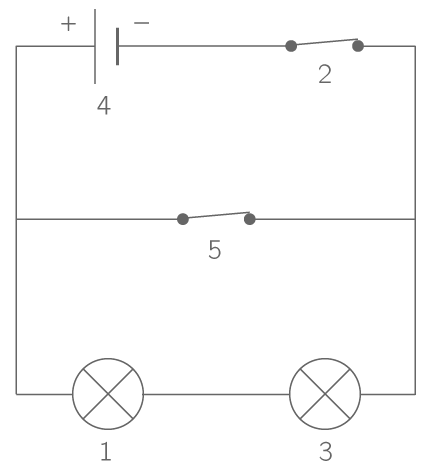

Quels sont les dipôles reliés en série dans le circuit suivant ?
C'est un circuit en dérivation. Le courant va donc se séparer en plusieurs boucles dans le circuit. Le courant part de la borne positive du générateur. Il se sépare ensuite en deux.
Une partie passe dans la lampe 1.
L'autre partie du courant passe dans la lampe 2 et la lampe 3. Il n'y a pas de séparation du courant entre la lampe 2 et la lampe 3. Elles sont donc reliées en série.
Les dipôles reliés en série sont la lampe 2 et la lampe 3.

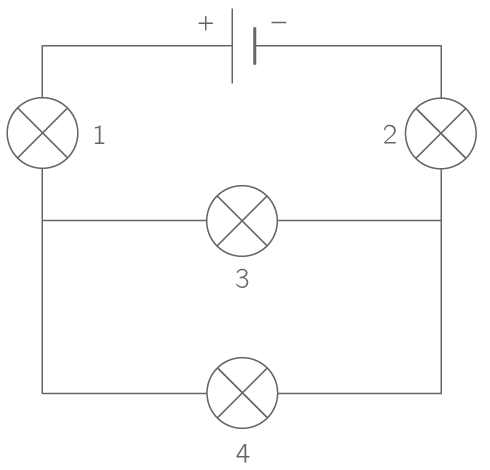

Quels sont les dipôles reliés en série dans le circuit suivant ?
C'est un circuit en dérivation. Le courant va donc se séparer en plusieurs boucles dans le circuit. Le courant part de la borne positive du générateur. Il se sépare ensuite en deux.
Une partie passe dans la lampe 1 puis dans la lampe 2. Il n'y a pas de séparation du courant entre la lampe 1 et la lampe 2. Elles sont donc reliées en série.
L'autre partie du courant passe dans la lampe 3 et la lampe 4. Il n'y a pas de séparation du courant entre la lampe 3 et la lampe 4. Elles sont donc reliées en série.
Les dipôles reliés en série sont :
- La lampe 1 et la lampe 2
- La lampe 3 et la lampe 4
