Quels dispositifs peut-on utiliser pour stocker l'énergie mécanique ?
Les stations de pompage-turbinage sont un type particulier d'installations hydroélectriques permettant de stocker l'énergie mécanique.
Quel phénomène naturel les stations de pompage-turbinage utilisent-elles ?
Pour restituer l'énergie électrique au réseau, les stations de pompage-turbinage utilisent la gravité pour faire passer l'eau du bassin supérieur dans une turbine.
Associer à chaque dispositif d'une station de pompage-turbinage la phase à laquelle est associé.
Stockage
Restitution
Pompe
Turbine

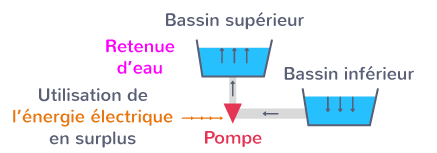

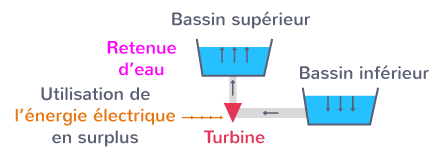

Une station de pompage-turbinage est composée de deux bassins situés à des altitudes différentes. En pompant l'eau du bassin inférieur vers le bassin supérieur lorsque la demande électrique est faible, elle permet de stocker de l'énergie mécanique. Lorsque la demande électrique augmente, elle restitue de l'énergie électrique sur le réseau en turbinant l'eau du bassin supérieur.

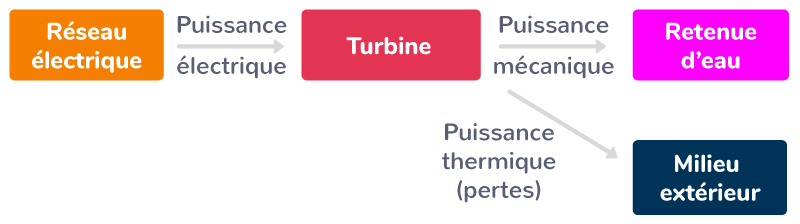

Associer aux étapes de stockage et de restitution les chaînes énergétiques ainsi que le schéma d'une station de pompage-turbinage.
Stockage de l'énergie mécanique
Restitution de l'énergie électrique
