Le circuit électrique avec dérivation Cours

Sommaire

ILa notion de circuit en dérivationIILes propriétés physiques d'un circuit en dérivationAL'influence de l'ordre des dipôlesBL'influence du nombre de dipôlesCDysfonctionnement d'un dipôle dans un circuit en dérivationIIILe court-circuitADéfinitionBCourt-circuit d'un générateurCRisque de l'utilisation du courant du secteur
I

La notion de circuit en dérivation

Circuit en dérivation

Un circuit en dérivation ou en parallèle est un circuit possédant plusieurs boucles.

-
II

Les propriétés physiques d'un circuit en dérivation

A

L'influence de l'ordre des dipôles

L'ordre des dipôles n'a aucun impact sur le fonctionnement du circuit en dérivation.

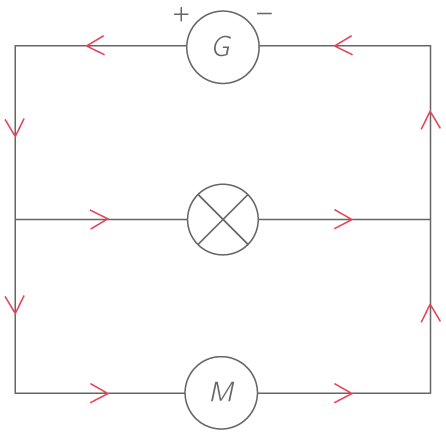

Soient un circuit avec une lampe et un moteur branchés en dérivation.

-

On inverse la position de la lampe et du moteur.

-

La lampe brille avec la même intensité et le moteur tourne à la même vitesse.

B

L'influence du nombre de dipôles

Le nombre de dipôles branchés en dérivation n'influence pas l'intensité électrique qu'ils reçoivent.

Soit une lampe et un moteur branchés en dérivation.

-

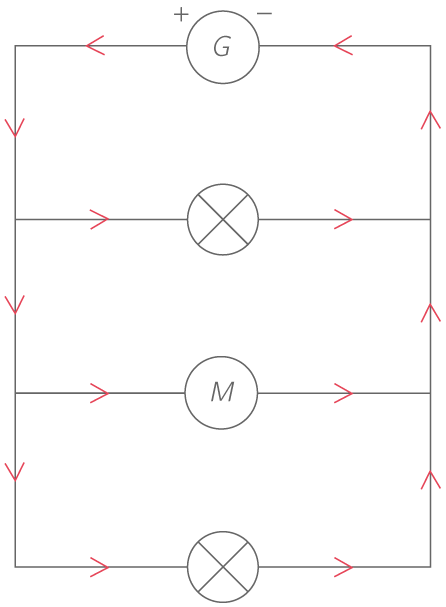

On ajoute une deuxième lampe en dérivation.

-

La première lampe brille avec la même intensité et le moteur tourne toujours à la même vitesse.

Ce comportement est à l'opposé de celui des circuits en série, où l'on pouvait remarquer que l'éclat des lampes diminuait avec l'augmentation du nombre de lampes.

C

Dysfonctionnement d'un dipôle dans un circuit en dérivation

Lorsque deux dipôles sont en dérivation, le dysfonctionnement de l'un ne nuit pas au fonctionnement de l'autre. C'est le réel intérêt d'un circuit en dérivation.

Soient un moteur et une lampe branchés en dérivation.

-

On dévisse l'ampoule.

-

Le moteur continue de tourner et ce à la même vitesse.

L'ensemble des circuits électriques domestiques sont branchés en dérivation.

Lorsque la lampe de chevet de la chambre ne fonctionne plus, le four de la cuisine fonctionne lui toujours.

III

Le court-circuit

A

Définition

Court-circuiter un dipôle, c'est relier les deux bornes du dipôle directement avec un fil de connexion.

Un moteur en court-circuit

Un moteur en court-circuit

B

Court-circuit d'un générateur

Lorsque l'on court-circuite un générateur il y a un risque d'incendie. En effet le courant électrique sort de la pile et entre directement dans celle-ci sans être utilisée. Cela provoque un échauffement du fil électrique et de la pile.

-
C

Risque de l'utilisation du courant du secteur

L'utilisation du courant du secteur (la prise électrique) peut être dangereuse.

Si un corps humain relie les deux bornes de la prise (ou même seulement s'il touche la borne active de la prise), il réalise alors un court-circuit de la prise électrique et risque donc une électrisation (brûlures, lésions, etc.) ou alors même une électrocution (la mort).

Voir aussi
  • Quiz : Le circuit électrique avec dérivation
  • Méthode : Déterminer si un circuit est monté en série ou en dérivation
  • Exercice : Reconnaître les dipôles en dérivation dans un circuit électrique
  • Exercice : Déterminer si un circuit est monté en série ou en dérivation
  • Exercice : Comparer l'éclat des lampes dans différents circuits en dérivation
  • Exercice : Identifier un court-circuit dans un montage
  • Exercice : Identifier un montage dangereux
  • Exercice : Prévoir les effets d'un court-circuit
  • Exercice : Déterminer si une lampe s'allume dans un circuit en dérivation
  • Problème : Etudier un dipôle en court-circuit
  • Problème : Etudier le comportement de lampes branchées en dérivation
  • Problème : Contrôler l'allumage des lampes dans un circuit électrique
  • Problème : Etudier le fonctionnement d'une guirlande
  • Problème : Créer un circuit d'après une liste
  • Problème : Utiliser un court-circuit
