Déterminer la période d'un signal sonore périodique à l'aide de sa représentation temporelle Exercice

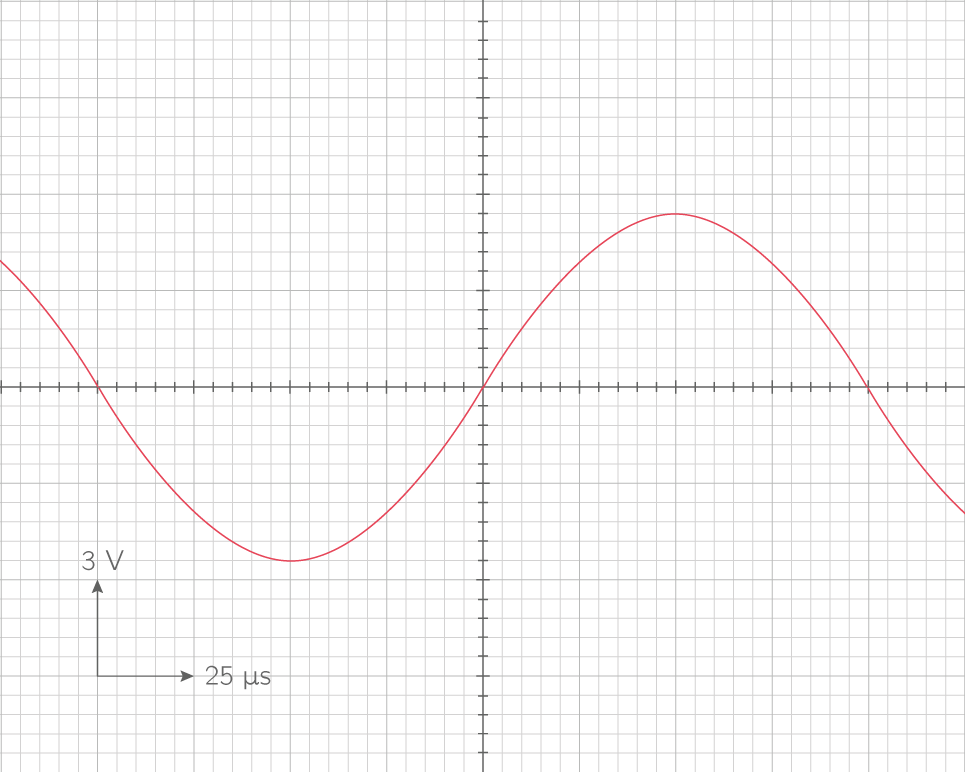

Pour mesurer la période, on repère d'abord un motif élémentaire qui se répète.

Une fois repéré, on mesure l'écart entre deux points identiques appartenant à deux motifs consécutifs : on peut par exemple ici mesurer l'écart entre deux points de la courbe passant par l'axe central horizontal lorsque la courbe décroît.

Ces deux points sont à 8,0 carreaux l'un de l'autre.

On détermine ensuite le temps T correspondant à cet écart sur la courbe, en utilisant l'échelle donnée :

Ici, on a 1 carreau \Leftrightarrow 25 µs.

En effectuant un produit en croix, on obtient :

T=\dfrac{8{,}0\times25}{1}=200 µs

T=20\times10^{1} µs

On garde ici 2 chiffres significatifs, car les données sont exprimées avec 2 chiffres significatifs.
