Quelle est la forme topologique de la molécule suivante ?
Pour établir la formule topologique d'une molécule, il s'agit de ne faire apparaître que les liaisons entre atomes de carbone (sans faire figurer ces derniers par contre donc d'un simple trait) et avec les hétéroatomes ( \ce{O}, \ce{N}, \ce{Cl}, \ce{F}, etc.) en faisant figurer ces derniers et les éventuels hydrogènes qui leur sont liés.
Ces liaisons sont représentées en tenant compte de l'encombrement spatial donc en les coudant les unes par rapport aux autres.
On ne représente pas du tout les liaisons \ce{C-H}.
En "gommant" juste les atomes qui doivent l'être de la formule semi-développée, cela donne :
En tenant compte de l'encombrement des liaisons les unes par rapport aux autres et en les reliant directement, cela donne la formule topologique :
Quelle est la forme topologique de la molécule suivante ?
Pour établir la formule topologique d'une molécule, il s'agit de ne faire apparaître que les liaisons entre atomes de carbone (sans faire figurer ces derniers par contre donc d'un simple trait) et avec les hétéroatomes ( \ce{O}, \ce{N}, \ce{Cl}, \ce{F}, etc.) en faisant figurer ces derniers et les éventuels hydrogènes qui leur sont liés.
Ces liaisons sont représentées en tenant compte de l'encombrement spatial donc en les coudant les unes par rapport aux autres.
On ne représente pas du tout les liaisons \ce{C-H}.
En "gommant" juste les atomes qui doivent l'être de la formule semi-développée, cela donne :
En tenant compte de l'encombrement des liaisons les unes par rapport aux autres et en les reliant directement, cela donne la formule topologique :

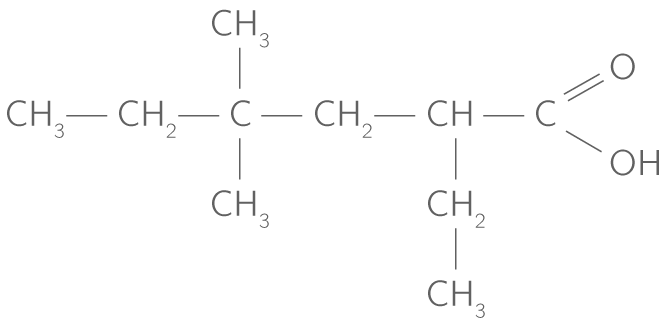

Quelle est la forme topologique de la molécule suivante ?
Pour établir la formule topologique d'une molécule, il s'agit de ne faire apparaître que les liaisons entre atomes de carbone (sans faire figurer ces derniers par contre donc d'un simple trait) et avec les hétéroatomes ( \ce{O}, \ce{N}, \ce{Cl}, \ce{F}, etc.) en faisant figurer ces derniers et les éventuels hydrogènes qui leur sont liés.
Ces liaisons sont représentées en tenant compte de l'encombrement spatial donc en les coudant les unes par rapport aux autres.
On ne représente pas du tout les liaisons \ce{C-H}.
En "gommant" juste les atomes qui doivent l'être de la formule semi-développée, cela donne :
En tenant compte de l'encombrement des liaisons les unes par rapport aux autres et en les reliant directement, cela donne la formule topologique :

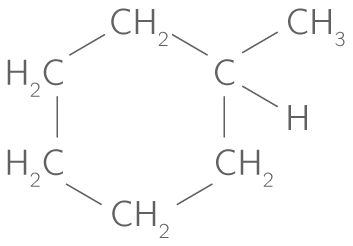

Quelle est la forme topologique de la molécule suivante ?
Pour établir la formule topologique d'une molécule, il s'agit de ne faire apparaître que les liaisons entre atomes de carbone (sans faire figurer ces derniers par contre donc d'un simple trait) et avec les hétéroatomes ( \ce{O}, \ce{N}, \ce{Cl}, \ce{F}, etc.) en faisant figurer ces derniers et les éventuels hydrogènes qui leur sont liés.
Ces liaisons sont représentées en tenant compte de l'encombrement spatial donc en les coudant les unes par rapport aux autres.
On ne représente pas du tout les liaisons \ce{C-H}.
En "gommant" juste les atomes qui doivent l'être de la formule semi-développée, cela donne :
En tenant compte de l'encombrement des liaisons les unes par rapport aux autres et en les reliant directement, cela donne la formule topologique :
Quelle est la forme topologique de la molécule suivante ?
Pour établir la formule topologique d'une molécule, il s'agit de ne faire apparaître que les liaisons entre atomes de carbone (sans faire figurer ces derniers par contre donc d'un simple trait) et avec les hétéroatomes ( \ce{O}, \ce{N}, \ce{Cl}, \ce{F}, etc.) en faisant figurer ces derniers et les éventuels hydrogènes qui leur sont liés.
Ces liaisons sont représentées en tenant compte de l'encombrement spatial donc en les coudant les unes par rapport aux autres.
On ne représente pas du tout les liaisons \ce{C-H}.
En "gommant" juste les atomes qui doivent l'être de la formule semi-développée, cela donne :
En tenant compte de l'encombrement des liaisons les unes par rapport aux autres et en les reliant directement, cela donne la formule topologique :
Quelle est la forme topologique de la molécule suivante ?
Pour établir la formule topologique d'une molécule, il s'agit de ne faire apparaître que les liaisons entre atomes de carbone (sans faire figurer ces derniers par contre donc d'un simple trait) et avec les hétéroatomes ( \ce{O}, \ce{N}, \ce{Cl}, \ce{F}, etc.) en faisant figurer ces derniers et les éventuels hydrogènes qui leur sont liés.
Ces liaisons sont représentées en tenant compte de l'encombrement spatial donc en les coudant les unes par rapport aux autres.
On ne représente pas du tout les liaisons \ce{C-H}.
En "gommant" juste les atomes qui doivent l'être de la formule semi-développée et en tenant compte de l'encombrement des liaisons les unes par rapport aux autres, cela donne la formule topologique :
Quelle est la forme topologique de la molécule suivante ?
Pour établir la formule topologique d'une molécule, il s'agit de ne faire apparaître que les liaisons entre atomes de carbone (sans faire figurer ces derniers par contre donc d'un simple trait) et avec les hétéroatomes ( \ce{O}, \ce{N}, \ce{Cl}, \ce{F}, etc.) en faisant figurer ces derniers et les éventuels hydrogènes qui leur sont liés.
Ces liaisons sont représentées en tenant compte de l'encombrement spatial donc en les coudant les unes par rapport aux autres.
On ne représente pas du tout les liaisons \ce{C-H}.
En "gommant" juste les atomes qui doivent l'être de la formule semi-développée, cela donne :
En tenant compte de l'encombrement des liaisons les unes par rapport aux autres et en les reliant directement, cela donne la formule topologique :
