Utiliser la loi d'additivité des intensités dans un circuit en dérivation Exercice

Voici un circuit électrique comportant un générateur, une lampe et un moteur :

-

On sait que :

  • \(\displaystyle{I_{générateur}= 1,3 }\) A
  • \(\displaystyle{I_{moteur} = 0,80 }\) A

Quelle intensité traverse la lampe ?

Voici un circuit électrique comportant un générateur, deux lampes et un moteur :

-

On sait que :

  • \(\displaystyle{I_{générateur}= 1,45 }\) A
  • \(\displaystyle{I_{lampe 1} = 0,30 }\) A
  • \(\displaystyle{I_{lampe 2} = 0,55 }\) A

Quelle intensité traverse le moteur ?

Voici un circuit électrique comportant un générateur, une lampe, une DEL et un moteur :

-

On sait que :

  • \(\displaystyle{I_{générateur}= 2,15 }\) A
  • \(\displaystyle{I_{lampe} = 0,45 }\) A
  • \(\displaystyle{I_{moteur} = 0,95 }\) A

Quelle intensité traverse la DEL ?

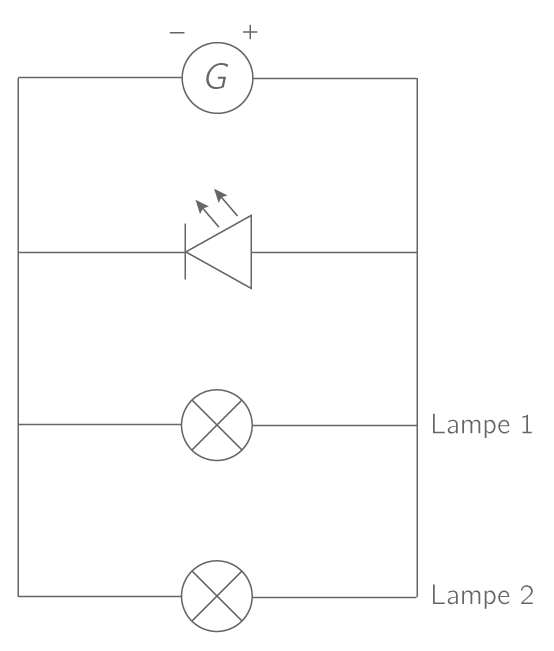

Voici un circuit électrique comportant un générateur, deux lampes et une DEL :

-

On sait que :

  • \(\displaystyle{I_{générateur}= 1,90 }\) A
  • \(\displaystyle{I_{lampe 1} = 0,60 }\) A
  • \(\displaystyle{I_{D.E.L.} = 0,25 }\) A

Quelle intensité traverse la lampe 2 ?

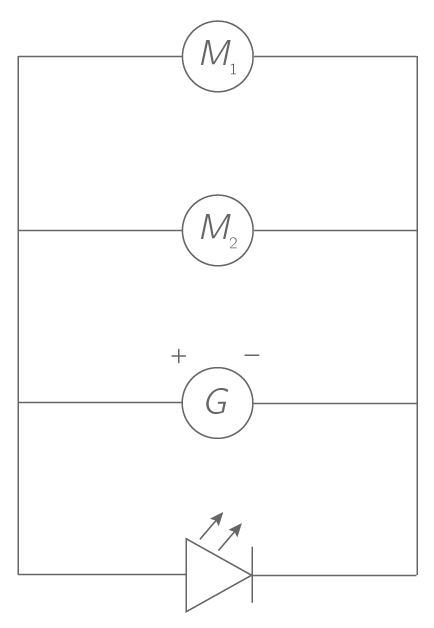

Voici un circuit électrique comportant un générateur, deux moteurs et une DEL :

-

On sait que :

  • \(\displaystyle{I_{générateur}= 2,55 }\) A
  • \(\displaystyle{I_{moteur 2} = 1,10 }\) A
  • \(\displaystyle{I_{D.E.L.} = 1,15 }\) A

Quelle intensité traverse le moteur 1 ?

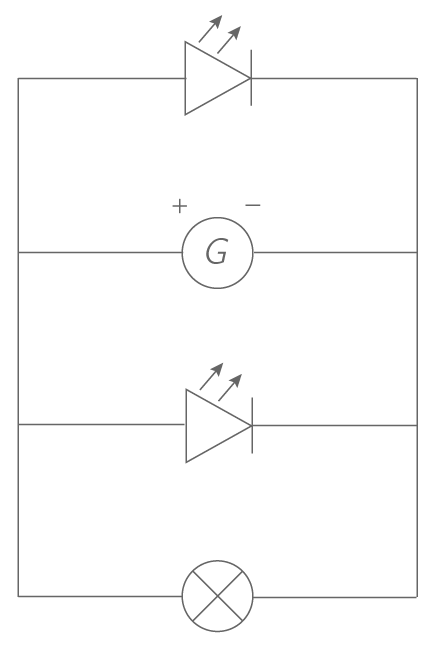

Voici un circuit électrique comportant un générateur, deux DEL et une lampe :

-

On sait que :

  • \(\displaystyle{I_{générateur}= 1,85 }\) A
  • \(\displaystyle{I_{D.E.L. 1} = 0,90 }\) A
  • \(\displaystyle{I_{D.E.L. 2} = 0,40 }\) A

Quelle intensité traverse la lampe ?
