Utiliser la loi d'additivité des intensités dans un circuit en dérivation Exercice

Voici un circuit électrique comportant un générateur, une lampe et une DEL :

-

On sait que :

  • I_{générateur}= 2{,}10 A
  • I_{lampe} = 0{,}70 A

Quelle intensité traverse la DEL ?

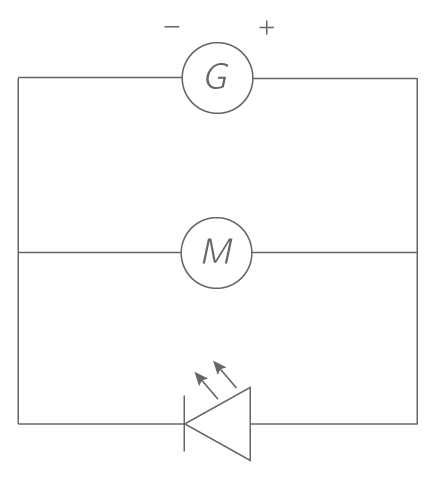

Voici un circuit électrique comportant un générateur, un moteur et une DEL :

-

On sait que :

  • I_{générateur}= 3{,}15 A
  • I_{moteur} = 0{,}85 A

Quelle intensité traverse la DEL ?

Voici un circuit électrique comportant un générateur, un moteur et deux lampes :

-

On sait que :

  • I_{générateur}= 2{,}80 A
  • I_{moteur} = 0{,}85 A
  • I_{Lampe 2} = 0{,}75 A

Quelle intensité traverse la lampe 1 ?

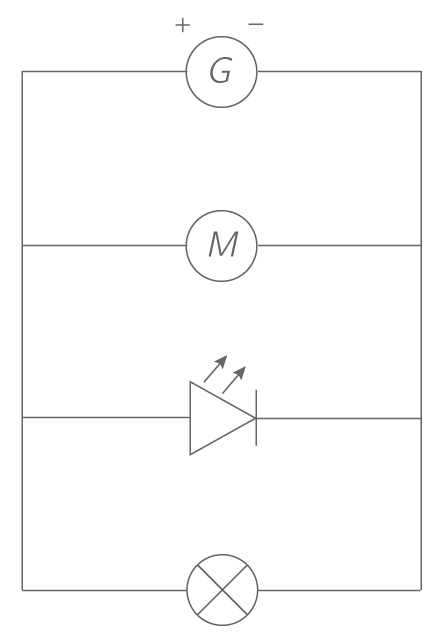

Voici un circuit électrique comportant un générateur, un moteur, une DEL et une lampe :

-

On sait que :

  • I_{générateur}= 1{,}55 A
  • I_{moteur} = 0{,}25 A
  • I_{D.E.L.} = 0{,}95 A

Quelle intensité traverse la lampe ?

Voici un circuit électrique comportant un générateur, une DEL et deux lampes :

-

On sait que :

  • I_{générateur}= 3{,}25 A
  • I_{Lampe 1} = 1{,}75 A
  • I_{D.E.L.} = 1{,}15 A

Quelle intensité traverse la lampe 2 ?
