On étudie la réfraction d'un rayon lumineux passant de l'air dans un demi-cylindre constitué d'un matériau transparent inconnu.
Quelles sont les valeurs de l'angle incident i1 et de l'angle réfracté i2 ?
On étudie la réfraction d'un rayon lumineux passant d'un demi-cylindre constitué d'un matériau transparent inconnu à l'air.
Quelles sont les valeurs de l'angle incident i1 et de l'angle réfracté i2 ?

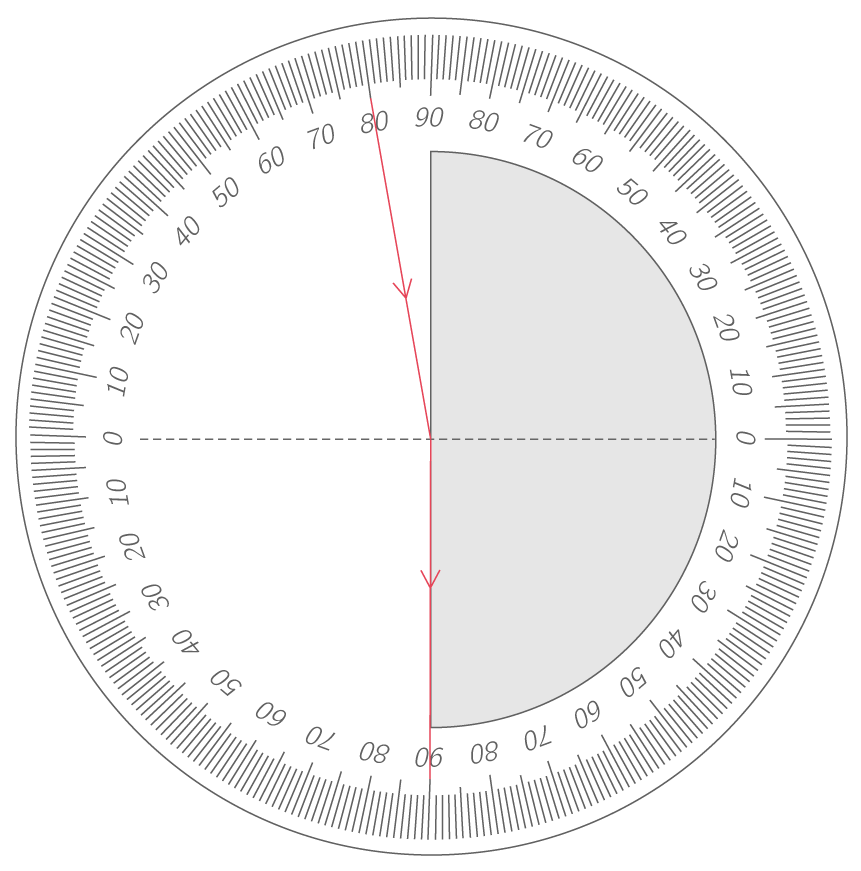

On étudie la réfraction d'un rayon lumineux passant de l'air dans un demi-cylindre constitué d'un matériau transparent inconnu.
Quelles sont les valeurs de l'angle incident i1 et de l'angle réfracté i2 ?
On étudie la réfraction d'un rayon lumineux passant de l'air dans un demi-cylindre constitué d'un matériau transparent inconnu.
Quelles sont les valeurs de l'angle incident i1 et de l'angle réfracté i2 ?
On étudie la réfraction d'un rayon lumineux passant d'un demi-cylindre constitué d'un matériau transparent inconnu à l'air.
Quelles sont les valeurs de l'angle incident i1 et de l'angle réfracté i2 ?
On étudie la réfraction d'un rayon lumineux passant de l'air dans un demi-cylindre constitué d'un matériau transparent inconnu.
D'après le schéma de l'expérience ci-dessous, quelle est la valeur de l'angle incident i1 et de l'angle réfracté i2 ?
Les angles i1 et i2 doivent toujours être mesurés par rapport à la normale, c'est-à-dire la droite perpendiculaire à la surface de séparation des deux milieux.
Ici, la normale est matérialisée par l'axe en pointillés passant par le 0 de la graduation angulaire du disque : il suffit donc de lire les valeurs coupées par les rayons incident et réfracté pour connaître la valeur de i1 et de i2.
On obtient :
- i1 = 0 °
- i2 = 0 °
Le rayon incident n'est pas dévié, car il est perpendiculaire à la surface du dioptre.
i1 = 0 ° et i2 = 0 °.

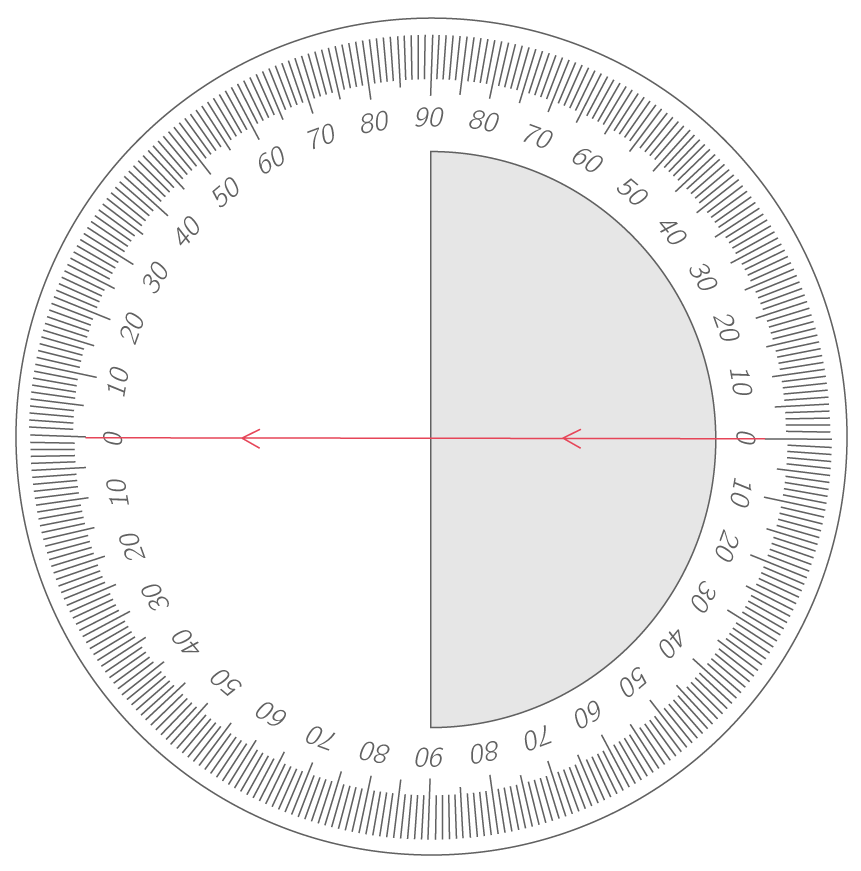

On étudie la réfraction d'un rayon lumineux passant d'un demi-cylindre constitué d'un matériau transparent inconnu à l'air.
D'après le schéma de l'expérience ci-dessous, quelle est la valeur de l'angle incident i1 et de l'angle réfracté i2 ?
Les angles i1 et i2 doivent toujours être mesurés par rapport à la normale, c'est-à-dire la droite perpendiculaire à la surface de séparation des deux milieux.
Ici, la normale est matérialisée par l'axe en pointillés passant par le 0 de la graduation angulaire du disque : il suffit donc de lire les valeurs coupées par les rayons incident et réfracté pour connaître la valeur de i1 et de i2.
On obtient :
- i1 = 35 °
- i2 = 50 °
i1 = 35 ° et i2 = 50 °
