Quelle est la valeur de l'amplitude Umax du signal représenté ci-dessous ?
L'amplitude correspond à la valeur maximale atteinte par une tension variable au cours du temps.
On commence par mesurer l'écart vertical sur le graphique entre l'axe représentant 0 V et la position la plus élevée atteinte par la courbe. Ici, cet écart est de 30 mm.
On calcule ensuite, grâce à l'échelle, la valeur de la tension correspondant à cet écart. On a 10 mm \Leftrightarrow 0,05 V.
On obtient donc, en faisant un produit en croix :
U_{max}=\dfrac{30\times0{,}05}{10}=0{,}15 V
U_{max}\approx0{,}2 V
On ne garde ici qu'un chiffre significatif, car l'échelle de tension n'est exprimée qu'avec un chiffre significatif.
L'amplitude est U_{max}\approx0{,}2 V.

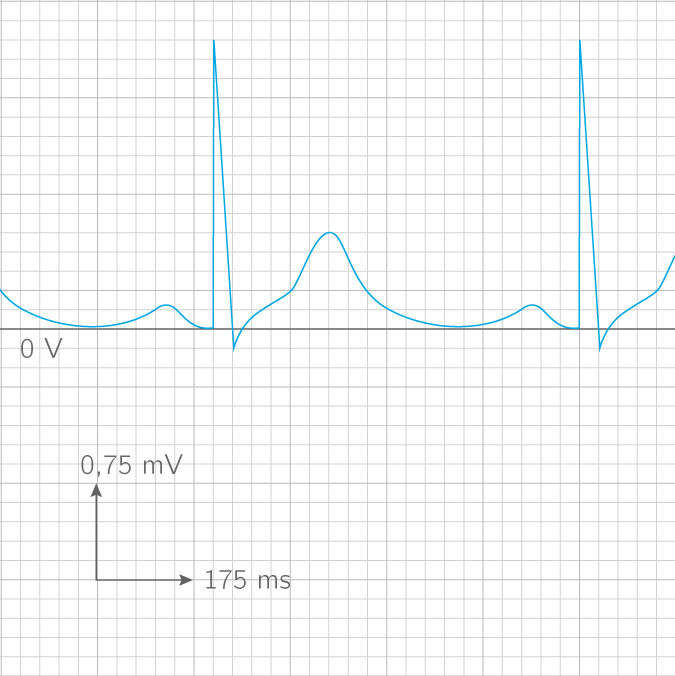

Quelle est la valeur de l'amplitude Umax du signal représenté ci-dessous ?
L'amplitude correspond à la valeur maximale atteinte par une tension variable au cours du temps.
On commence par mesurer l'écart vertical sur le graphique entre l'axe représentant 0 V et la position la plus élevée atteinte par la courbe. Ici, cet écart est de 30 mm.
On calcule ensuite, grâce à l'échelle, la valeur de la tension correspondant à cet écart. On a 10 mm \Leftrightarrow 0,75 mV.
On obtient donc, en faisant un produit en croix :
U_{max}=\dfrac{30\times0{,}75}{10}=2{,}25 mV
U_{max}\approx2{,}3 mV
On ne garde ici que 2 chiffres significatifs, car l'échelle de tension n'est exprimée qu'avec 2 chiffres significatifs.
L'amplitude est U_{max}\approx2{,}3 mV.

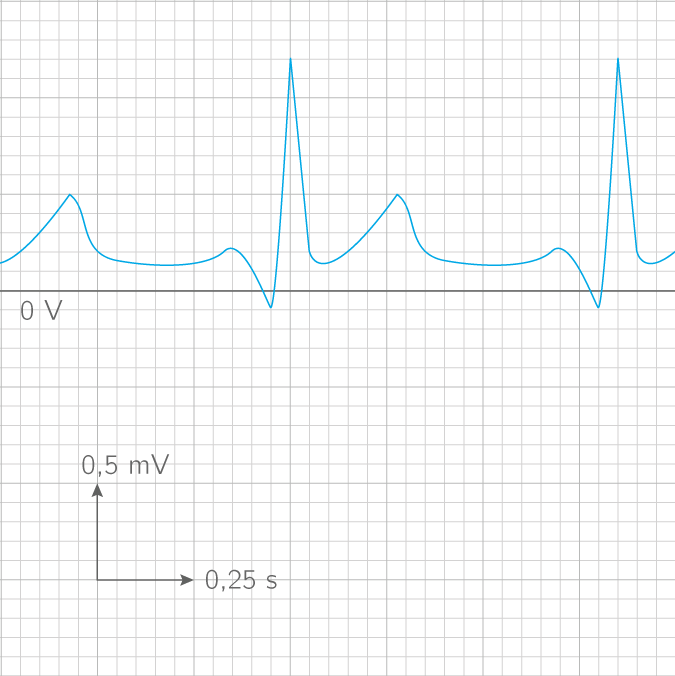

Quelle est la valeur de l'amplitude Umax du signal représenté ci-dessous ?
L'amplitude correspond à la valeur maximale atteinte par une tension variable au cours du temps.
On commence par mesurer l'écart vertical sur le graphique entre l'axe représentant 0 V et la position la plus élevée atteinte par la courbe. Ici, cet écart est de 24 mm.
On calcule ensuite, grâce à l'échelle, la valeur de la tension correspondant à cet écart. On a 10 mm \Leftrightarrow 0,5 mV.
On obtient donc, en faisant un produit en croix :
U_{max}=\dfrac{24\times0{,}5}{10}=1{,}2 mV
U_{max}\approx1 mV
On ne garde ici qu'un chiffre significatif, car l'échelle de tension n'est exprimée qu'avec un chiffre significatif.
L'amplitude est U_{max}\approx1 mV.

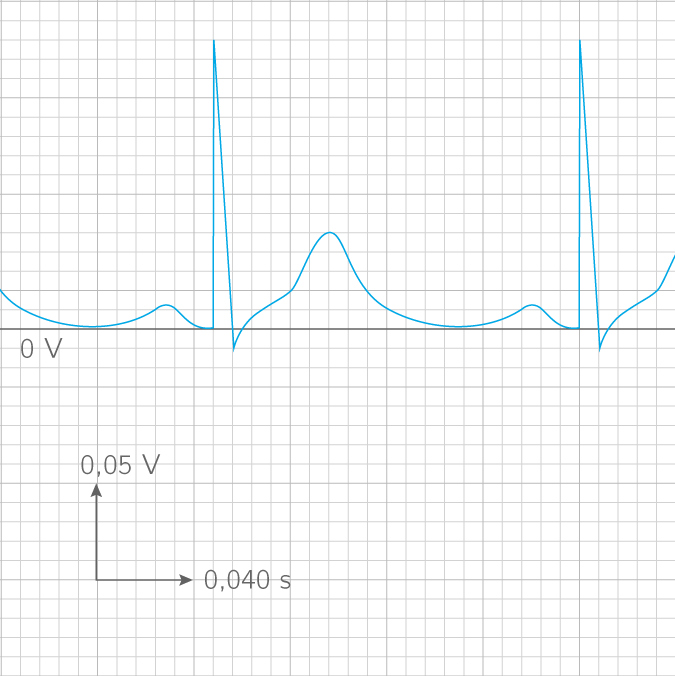

Quelle est la valeur de l'amplitude Umax du signal représenté ci-dessous ?
L'amplitude correspond à la valeur maximale atteinte par une tension variable au cours du temps.
On commence par mesurer l'écart vertical sur le graphique entre l'axe représentant 0 V et la position la plus élevée atteinte par la courbe. Ici, cet écart est de 14 mm.
On calcule ensuite, grâce à l'échelle, la valeur de la tension correspondant à cet écart. On a 10 mm \Leftrightarrow 0,03 V.
On obtient donc, en faisant un produit en croix :
U_{max}=\dfrac{14\times0{,}03}{10}=0{,}042 V
U_{max}\approx0{,}04 V
On ne garde ici qu'un chiffre significatif, car toutes les données sont exprimées avec 1 chiffre significatif.
L'amplitude est U_{max}\approx0{,}04 V.
Quelle est la valeur de l'amplitude Umax du signal représenté ci-dessous ?
L'amplitude correspond à la valeur maximale atteinte par une tension variable au cours du temps.
On commence par mesurer l'écart vertical sur le graphique entre l'axe représentant 0 V et la position la plus élevée atteinte par la courbe. Ici, cet écart est de 52 mm.
On calcule ensuite, grâce à l'échelle, la valeur de la tension correspondant à cet écart. On a 10 mm \Leftrightarrow 5 mV.
On obtient donc, en faisant un produit en croix :
U_{max}=\dfrac{52\times5}{10}=26 mV
U_{max}= 26 mV
On ne garde ici qu'un chiffre significatif, car l'échelle de tension n'est exprimée qu'avec 1 chiffre significatif.
L'amplitude est U_{max} = 26 mV.

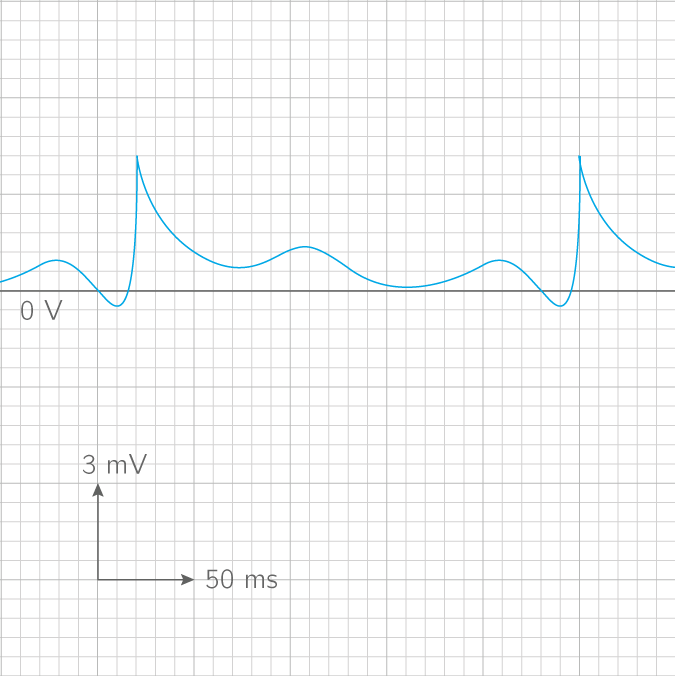

Quelle est la valeur de l'amplitude Umax du signal représenté ci-dessous ?
L'amplitude correspond à la valeur maximale atteinte par une tension variable au cours du temps.
On commence par mesurer l'écart vertical sur le graphique entre l'axe représentant 0 V et la position la plus élevée atteinte par la courbe. Ici, cet écart est de 14 mm.
On calcule ensuite, grâce à l'échelle, la valeur de la tension correspondant à cet écart. On a 10 mm \Leftrightarrow 3 mV.
On obtient donc, en faisant un produit en croix :
U_{max}=\dfrac{14\times3}{10}
U_{max} = 4{,}2 mV
L'amplitude est U_{max} = 4{,}2 mV.

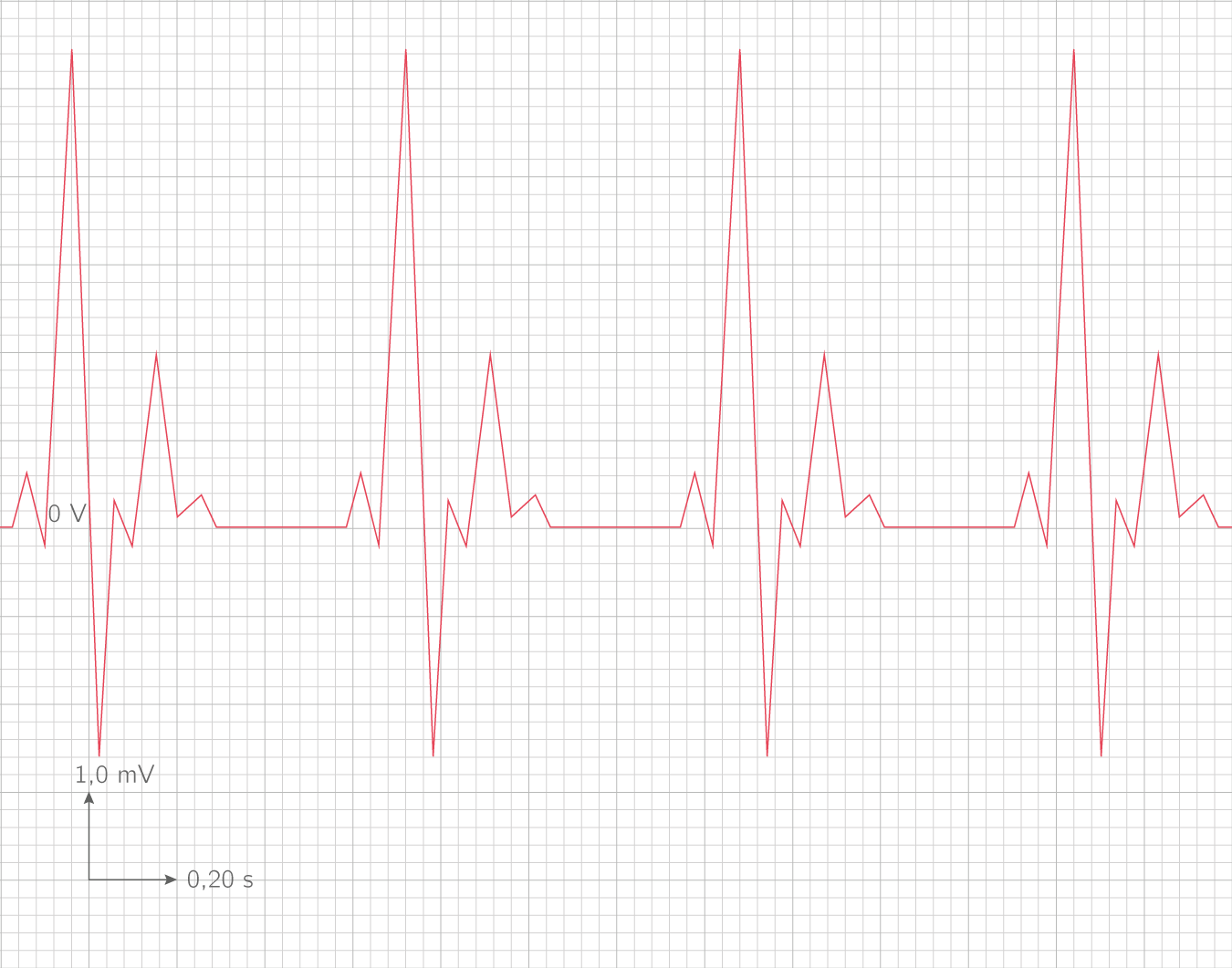

Quelle est la valeur de l'amplitude Umax du signal représenté ci-dessous ?
L'amplitude correspond à la valeur maximale atteinte par une tension variable au cours du temps.
On commence par mesurer l'écart vertical sur le graphique entre l'axe représentant 0 V et la position la plus élevée atteinte par la courbe. Ici, cet écart est de 54 mm.
On calcule ensuite, grâce à l'échelle, la valeur de la tension correspondant à cet écart. On a 10 mm \Leftrightarrow 1 mV.
On obtient donc, en faisant un produit en croix :
U_{max}=\dfrac{54\times1{,}0}{10}=5{,}5 mV
On garde ici deux chiffres significatifs, car toutes les données sont exprimées avec deux chiffres significatifs.
L'amplitude est U_{max}=5{,}4 mV.
