Mesurer les caractéristiques d'un signal à l'aide d'un oscilloscopeMéthode

L'observation d'une tension périodique à l'aide d'un oscilloscope permet, en connaissant les réglages utilisés, de déterminer entre autres sa période et son amplitude.

Déterminer la période et l'amplitude de la tension représentée sur l'oscilloscope ci-dessous :

-
Etape 1

Repérer la sensibilité verticale de l'oscilloscope

On repère la sensibilité verticale de l'oscilloscope, c'est-à-dire le nombre de volts par division (V/div) de l'oscillogramme.

Ici, la sensibilité verticale est de 2 V/div.

Bouton de réglage de la sensibilité verticale

Bouton de réglage de la sensibilité verticale

Etape 2

Repérer le nombre de divisions correspondant à la valeur maximale

On compte le nombre de divisions (ou carreaux) correspondant à la valeur maximale de la tension.

Ici, la valeur maximale de la tension correspond à 2 divisions.

Valeur maximale de la tension

Valeur maximale de la tension

Etape 3

Calculer l'amplitude de la tension

L'amplitude (soit la valeur maximale) de la tension s'obtient en effectuant le produit du nombre de divisions correspondant par la sensibilité verticale.

L'amplitude vaut :

U_{M} = 2 \times 2 = 4 V

Etape 4

Repérer la durée de balayage de l'oscilloscope

On repère la durée de balayage de l'oscilloscope, c'est-à-dire le nombre de secondes par division (s/div) de l'oscillogramme.

Ici, la durée de balayage est de 0,5 ms/div.

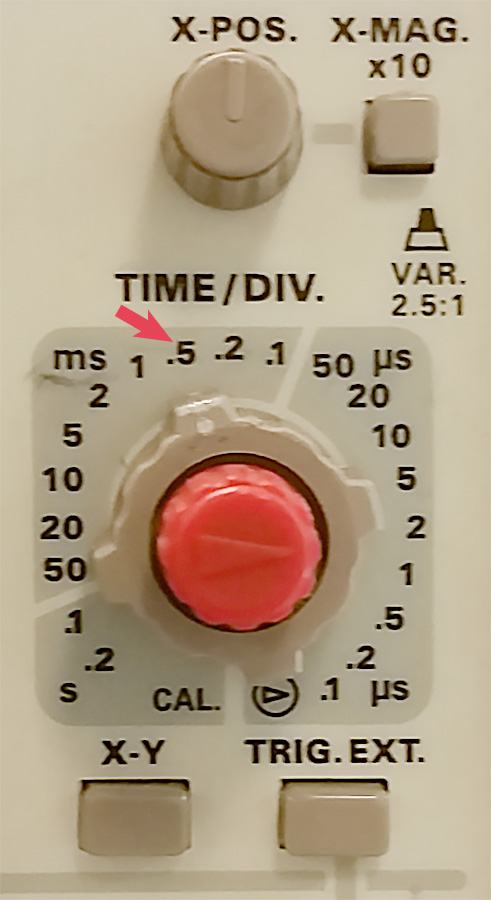

Bouton de réglage de la durée de balayage

Bouton de réglage de la durée de balayage

Etape 5

Repérer le nombre de divisions correspondant à la période

On compte le nombre de divisions (ou carreaux) correspondant à la période de la tension.

Ici, la période de la tension correspond à 3 divisions.

-
Etape 6

Calculer la période de la tension

La période de la tension s'obtient en effectuant le produit du nombre de divisions correspondant par la durée de balayage.

La période vaut :

T = 3 \times 0{,}5 = 1{,}5 ms
