Un oscilloscope est configuré avec les réglages suivants :
- Sensibilité verticale : 2 V/div
- Vitesse de balayage : 2 ms/div
Quelle est la valeur de la période de la tension mesurée ci-dessous ?
La période correspond à la durée d'un motif élémentaire.
Pour calculer cette durée, il faut compter le nombre de divisions horizontales sur lesquelles s'étend le motif élémentaire et le multiplier par la durée représentée par une division horizontale, c'est-à-dire la vitesse de balayage de l'oscilloscope.
Un motif élémentaire s'étale ici sur 5 divisions, et le balayage de l'oscilloscope est réglé sur 2 ms/div, soit 2\times10^{-3\\} s/div, donc :
T=5\times2\times10^{-3}=10\times10^{-3} s=10 ms.
La période est T = 10 ms.
Un oscilloscope est configuré avec les réglages suivants :
- Sensibilité verticale : 2 V/div
- Vitesse de balayage : 5 ms/div
Quelle est la valeur de la période de la tension mesurée ci-dessous ?
Seule une tension périodique possède une période.
Ici, la tension garde une valeur constante au cours du temps : il s'agit d'une tension continue et elle n'a donc pas de période.
Cette tension n'est pas périodique.
Un oscilloscope est configuré avec les réglages suivants :
- Sensibilité verticale : 0,2 V/div
- Vitesse de balayage : 25 ms/div
Quelle est la valeur de la période de la tension mesurée ci-dessous ?

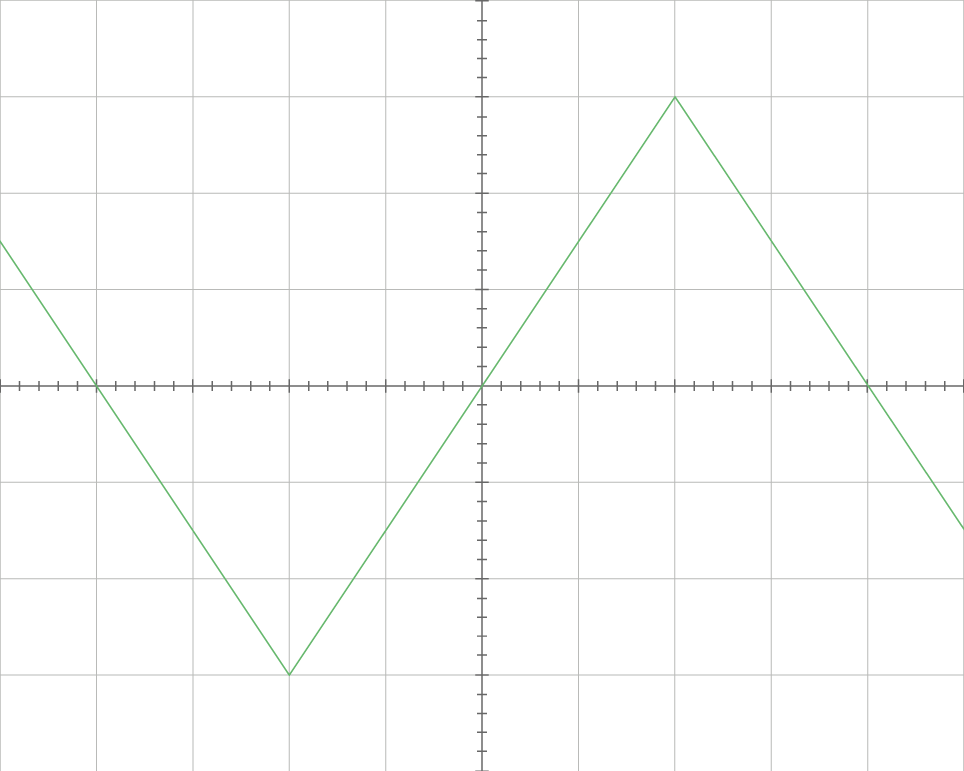

La période correspond à la durée d'un motif élémentaire.
Pour calculer cette durée, il faut compter le nombre de divisions horizontales sur lesquelles s'étend le motif élémentaire et le multiplier par la durée représentée par une division horizontale, c'est-à-dire la vitesse de balayage de l'oscilloscope.
Un motif élémentaire s'étale ici sur 8 divisions, et le balayage de l'oscilloscope est réglé sur 25 ms/div, soit 25\times10^{-3\\} s/div, donc :
T=8\times25\times10^{-3}=200\times10^{-3} s= 200 ms.
La période est T = 200 ms.
Un oscilloscope est configuré avec les réglages suivants :
- Sensibilité verticale : 1 V/div
- Vitesse de balayage : 5 ms/div
Quelle est la valeur de la période de la tension mesurée ci-dessous ?
La période correspond à la durée d'un motif élémentaire.
Pour calculer cette durée, il faut compter le nombre de divisions horizontales sur lesquelles s'étend le motif élémentaire et le multiplier par la durée représentée par une division horizontale, c'est-à-dire la vitesse de balayage de l'oscilloscope.
Un motif élémentaire s'étale ici sur 4 divisions, et le balayage de l'oscilloscope est réglé sur 5 ms/div, soit 5\times10^{-3\\} s/div, donc :
T=4\times5\times10^{-3}=20\times10^{-3} s= 20 ms.
La période est T = 20 ms.
Un oscilloscope est configuré avec les réglages suivants :
- Sensibilité verticale : 0,5 V/div
- Vitesse de balayage : 2 ms/div
Quelle est la valeur de la période de la tension mesurée ci-dessous ?
La période correspond à la durée d'un motif élémentaire.
Pour calculer cette durée, il faut compter le nombre de divisions horizontales sur lesquelles s'étend le motif élémentaire et le multiplier par la durée représentée par une division horizontale, c'est-à-dire la vitesse de balayage de l'oscilloscope.
Un motif élémentaire s'étale ici sur 4 divisions, et le balayage de l'oscilloscope est réglé sur 2 ms/div, soit 2\times10^{-3\\} s/div, donc :
T=4\times2\times10^{-3}=8\times10^{-3} s= 8 ms.
La période est T = 8 ms.
Un oscilloscope est configuré avec les réglages suivants :
- Sensibilité verticale : 2 V/div
- Vitesse de balayage : 5 ms/div
Quelle est la valeur de la période de la tension mesurée ci-dessous ?

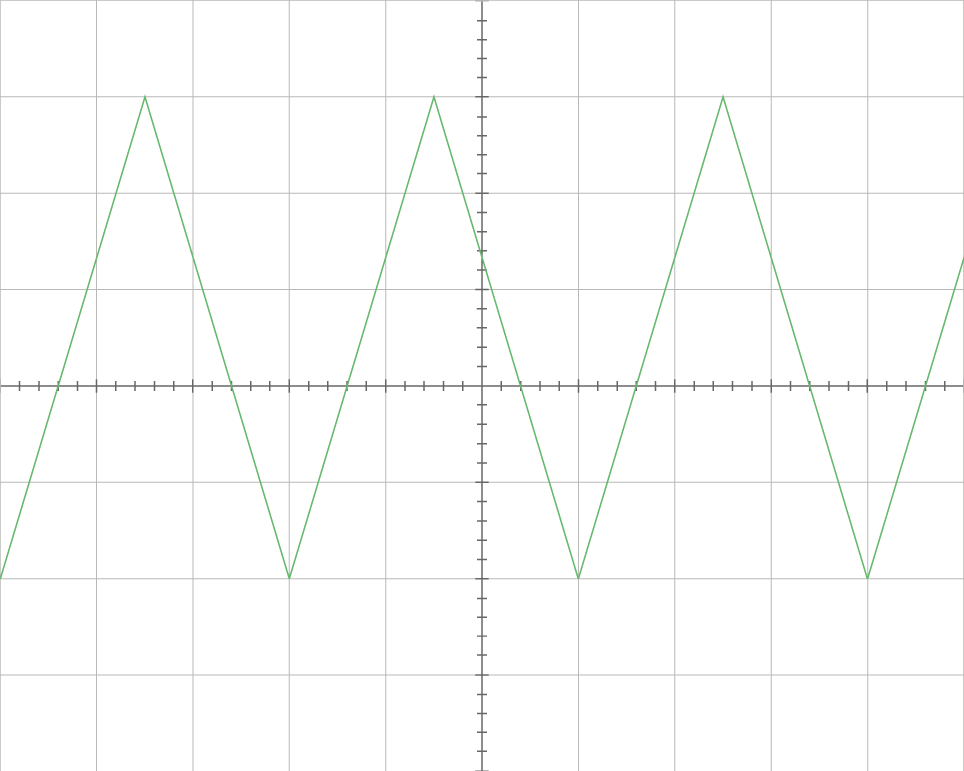

La période correspond à la durée d'un motif élémentaire.
Pour calculer cette durée, il faut compter le nombre de divisions horizontales sur lesquelles s'étend le motif élémentaire et le multiplier par la durée représentée par une division horizontale, c'est-à-dire la vitesse de balayage de l'oscilloscope.
Un motif élémentaire s'étale ici sur 3 divisions, et le balayage de l'oscilloscope est réglé sur 5 ms/div, soit 5\times10^{-3\\} s/div, donc :
T=3\times5\times10^{-3}=15\times10^{-3} s= 15 ms.
La période est T = 15 ms.
