La forme de la TerreCours

I

Les méthodes pour déterminer la sphéricité de la Terre

Dès l'Antiquité, bien que la Terre nous paraisse plate, des observations de différentes natures ont permis de conclure que la Terre était sphérique. Chez les Grecs, Aristote est le premier à émettre cette hypothèse, et sera suivi par d'autres penseurs. Ératosthène (276−194 av. J.-C.) est le premier à réussir à déterminer la longueur d'un méridien et du rayon de la Terre. Le méridien lui sera précisé au XXVIIe siècle par Delambre et Méchain à l'aide de la méthode de triangulation.

A

L'évolution historique des méthodes

Dans la plupart des expériences quotidiennes, la Terre nous apparaît plate. À cause de la différence d'échelle entre sa taille et la nôtre, sa courbure n'est pas localement visible. Pourtant, dès l'Antiquité, des observations de différentes natures ont permis de conclure que la Terre était sphérique.

Aristote (384−322 av. J.-C.) est l'un des premiers à apporter des preuves que la Terre est sphérique. En se déplaçant du nord au sud, il a observé des modifications du ciel nocturne. Pendant les éclipses de Lune, il a remarqué que les bords de l'ombre portée de la Terre forment des arcs de cercle.

Portrait du philosophe Aristote

Aristote

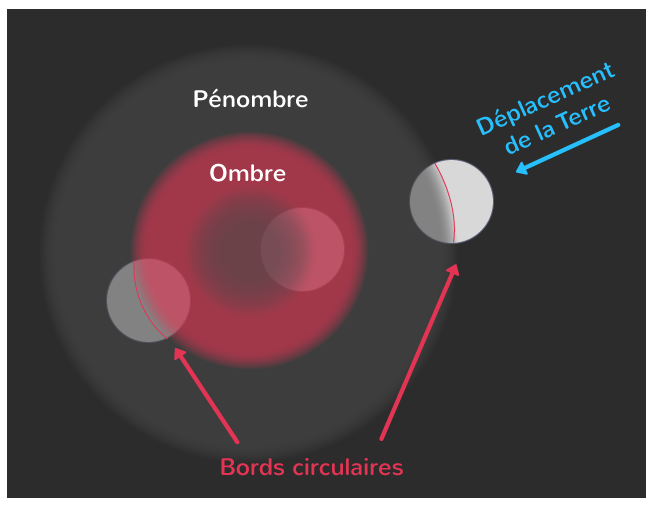

La Lune dans le cône d'ombre de la Terre

La Lune dans le cône d'ombre de la Terre

D'autres philosophes grecs de l'Antiquité ont remarqué que lorsqu'un navire s'éloigne au large, sa coque disparaît avant son mât. Comme la lumière se propage de façon rectiligne, si la distance entre le navire et l'observateur est de l'ordre de la dizaine de kilomètres, la courbure de la Terre empêche l'observateur de voir la coque du navire mais son mât et ses voiles restent visibles.

Disparition de la coque d'un navire observé de loin

Disparition de la coque d'un navire observé de loin

Depuis, les observations de la Terre depuis l'espace ont confirmé sa sphéricité.

La Terre vue depuis l'espace

La Terre vue depuis l'espace

La Terre n'est pas une sphère parfaite, elle est notamment aplatie au niveau de ses pôles.

B

La mesure d'un méridien et du rayon terrestre par Ératosthène

Ératosthène (276−194 av. J.-C.) est le premier à réussir à déterminer la longueur d'un méridien et du rayon de la Terre.

Portrait du philosophe Ératosthène

Ératosthène

Ératosthène avait entendu des voyageurs raconter qu'à Syène (Assouan), le 21 juin (jour du solstice d'été) à midi, on pouvait voir l'image du Soleil se refléter au fond d'un puits. Il en déduisit qu'à cette date et à cette heure, le Soleil était alors exactement à la verticale du puits.

Calcul de la forme de la Terre par Ératosthène grâce au Soleil et un puits

Il profita alors qu'à Alexandrie, un obélisque projetait son ombre sur le sol pour déterminer, par un calcul de géométrie simple, que l'angle entre la direction pointant vers le Soleil et la verticale (droite perpendiculaire au sol passant par le centre de la Terre), le 21 juin à la même heure, était de 7,2°.

Calcul de la forme de la Terre grâce à un puits et une obélisque

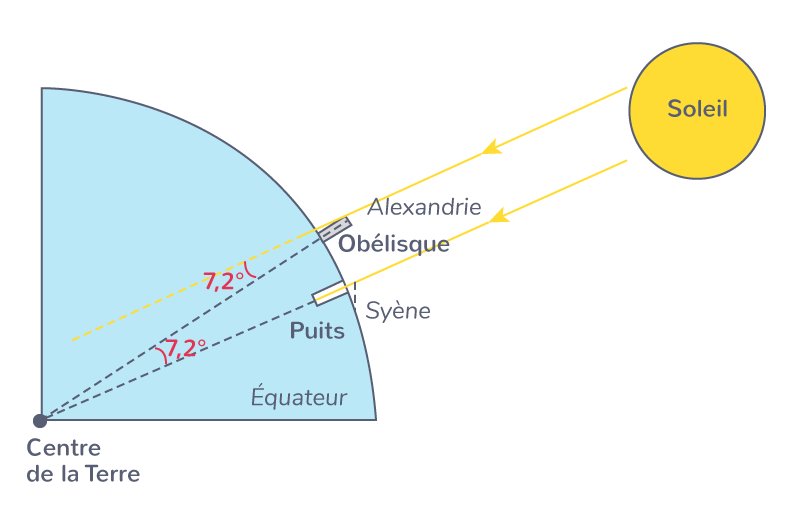

En faisant l'hypothèse que les rayons du Soleil sont parallèles entre eux (le Soleil étant assez éloigné de la Terre) et les angles alternes-internes étant égaux, il détermina alors que l'angle entre l'obélisque et le puits, ayant tous deux pour sommet le centre de la Terre, est de 7,2°.

Calcul de la triangulation avec une obélisque et un puits

Sachant que la distance Syène-Alexandrie est de 787,5 km (soit 5 000 stades, unité de longueur de l'époque, un stade étant équivalent à 157,5 m), il calcula la longueur d'un méridien terrestre par proportionnalité.

Puisque l'angle de 7,2° sépare deux points éloignés par une longueur de 787,5 km, la longueur d'un méridien, délimité par un angle de 360° est : \dfrac{360}{7{,}2} \times 787{,}5 = \text{39 375 km}.

Schéma des pôles de la Terre
Calcul de la forme de la Terre grâce à l'étude de l'ombre de l'obélisque

La longueur d'un méridien terrestre correspond à la circonférence de la Terre. Sachant que la circonférence d'une sphère de rayon R est P = 2 \times \pi \times R, Ératosthène déduisit aussi le rayon terrestre.

Puisque 2 \pi \times R_T = \text{39 375 km}, le rayon de la terre est : R_T = \dfrac{\text{39 375}}{2 \times \pi } = \text{6 270 km}.

Les valeurs déterminées par Ératosthène sont assez proches de celles admises aujourd'hui :

  • 39 375 km au lieu de 40 003 km pour la longueur d'un méridien ;
  • 6 270 km au lieu de 6 370 km pour le rayon terrestre.



La principale source d'erreur est le fait qu'Alexandrie et Syène ne sont pas exactement sur le même méridien.

C

La mesure d'un méridien par triangulation

À partir du XIe siècle, avec le développement des connaissances en trigonométrie, on commence à pouvoir mesurer des distances par triangulation.

1

Le principe de triangulation

La triangulation consiste à déterminer une longueur inaccessible à la mesure en l'enfermant dans une chaîne de triangles.

Des mesures d'angles et la mesure de la longueur d'un seul côté, la base, permettent de déterminer toutes les autres longueurs, sachant que dans un triangle :

  • la somme des angles est égale à 180° ;
  • les longueurs des côtés et les angles sont liés par la loi des sinus : \dfrac{a}{\text{sin} \widehat{A}} = \dfrac{b}{\text{sin} \widehat{B}} = \dfrac{c}{\text{sin} \widehat{C}}.
Un triangle quelconque
Triangle quelconque
2

La mesure d'un méridien par Delambre et Méchain

En 1790, le mètre est défini comme étant la dix millionième partie du quart du méridien terrestre. Mais cette longueur n'étant pas connue avec précision, on confie à deux astronomes et mathématiciens, Pierre Méchain (1744−1804) et Jean-Baptiste Delambre (1749−1822), la mission de la mesurer.

Portrait de Pierre Méchain
Pierre Méchain
Portrait de Jean-Baptiste Delambre
Jean-Baptiste Delambre

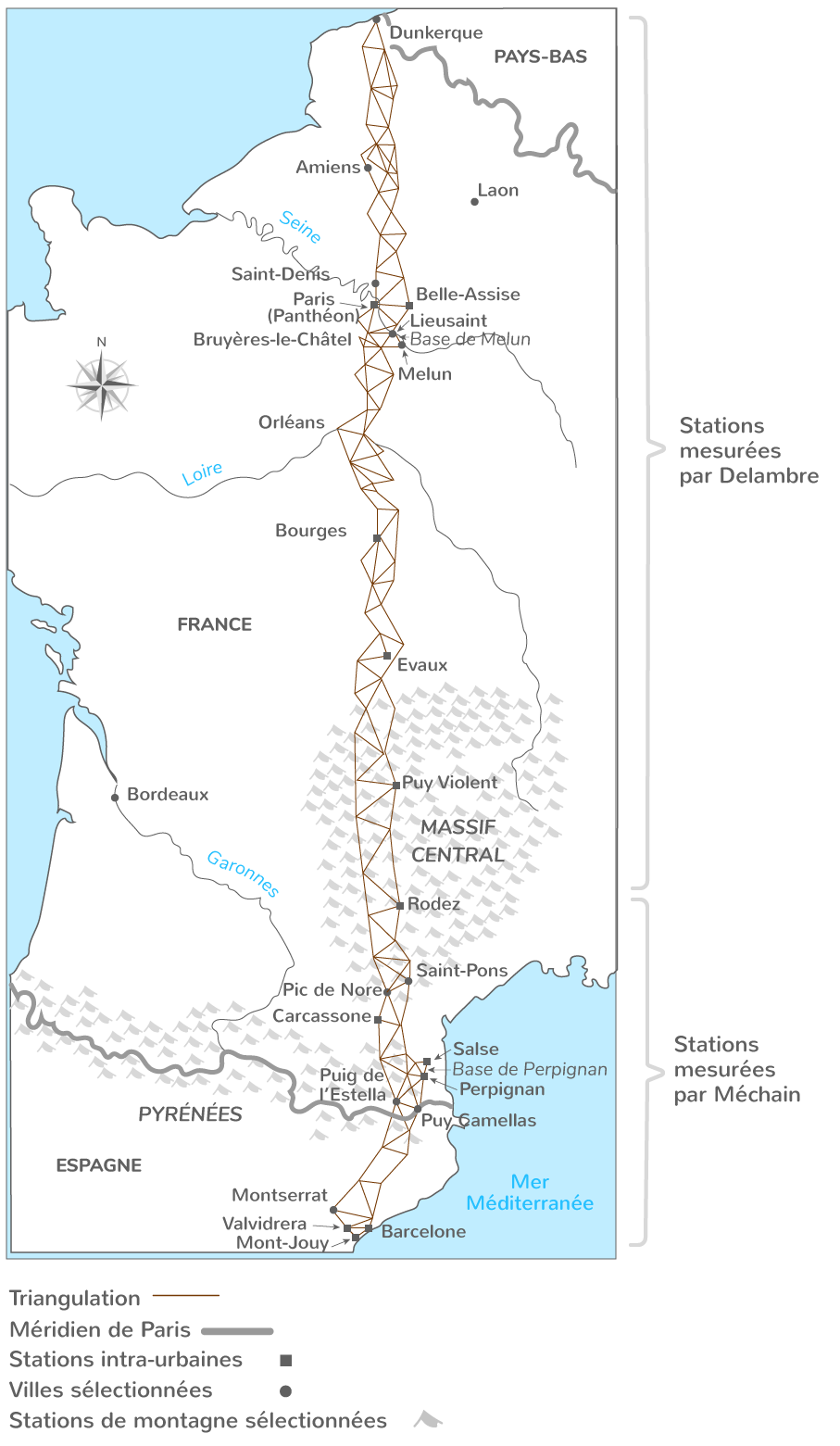

Ainsi, entre 1792 et 1798, ces deux scientifiques déterminent par triangulation la distance séparant Dunkerque et Barcelone en reliant ces villes par 90 triangles et en effectuant environ 500 000 mesures d'angles, à l'aide d'instruments de visée tels que le cercle répétiteur.

L'expérience de Méchain et Delambre reliant Dunkerque à Barcelone par des triangles

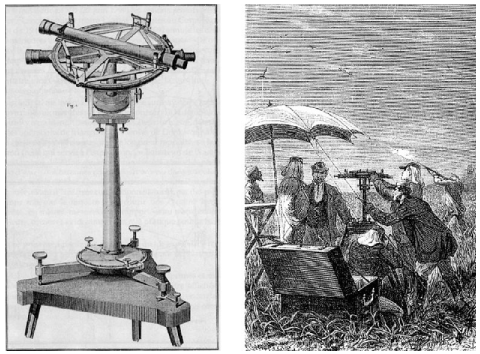

Cercle répétiteur utilisé pour mesurer les angles
Cercle répétiteur utilisé pour mesurer les angles

© Wikipédia

À partir de la distance Dunkerque-Barcelone ainsi mesurée et de l'arc de méridien entre ces deux villes, ils purent déterminer que la longueur d'un méridien (exprimée en toises, unité de l'époque) est de 7{,}796 \times 10^7 toises.

Le mètre ayant été défini comme la dix millionième partie du quart du méridien terrestre, ils purent établir la correspondance entre toise et mètre :
\text{1 toise}=\dfrac{7{,}796 \times 10^7}{\text{40 000 000}} = 1{,}949\text{ mètre}

Grâce à cette correspondance, on peut affirmer que la longueur d'un méridien est bien de 40 000 km.

Bien que la mesure de

II

 Se repérer à la surface de la Terre

Aujourd'hui, tous les points à la surface de la Terre sont repérés par leur latitude et leur longitude, ce qui permet de calculer les distances qui les séparent.

A

Parallèles et méridiens

On peut repérer un point à la surface de la Terre en traçant deux lignes imaginaires, les parallèles et les méridiens.

On peut repérer un point à la surface de la Terre à l'aide de deux lignes imaginaires :

  • les parallèles, cercles parallèles à l'équateur ;
  • les méridiens, cercles joignant les deux pôles.
Les parallèles et les méridiens de la Terre

C'est le méridien passant par la ville de Greenwich, en Grande-Bretagne, qui a été choisi comme origine des méridiens.

B

Longitude et latitude

On peut repérer un point à la surface de la Terre à l'aide de deux coordonnées, la longitude \theta et la latitude \lambda.

On peut repérer un point à la surface de la Terre à l'aide de deux coordonnées angulaires :

  • La longitude \theta, angle qui sépare le méridien sur lequel est situé le point et le méridien d'origine de Greenwich et qui peut varier vers l'est (E) ou l'ouest (O).
  • La latitude \lambda, angle qui sépare le parallèle sur lequel est situé le point et le parallèle d'origine, l'équateur, qui peut varier vers le nord (N) ou vers le sud (S).
Longitude de la Terre selon le méridien

Longitude selon le méridien

La longitude du point P est \theta =15°.

Longitude du point valant 15 degrés
La latitude de la Terre selon le parallèle

Latitude selon le parallèle

La latitude du point P est \lambda = 30°.

La latitude sur Terre valant 30 degrés

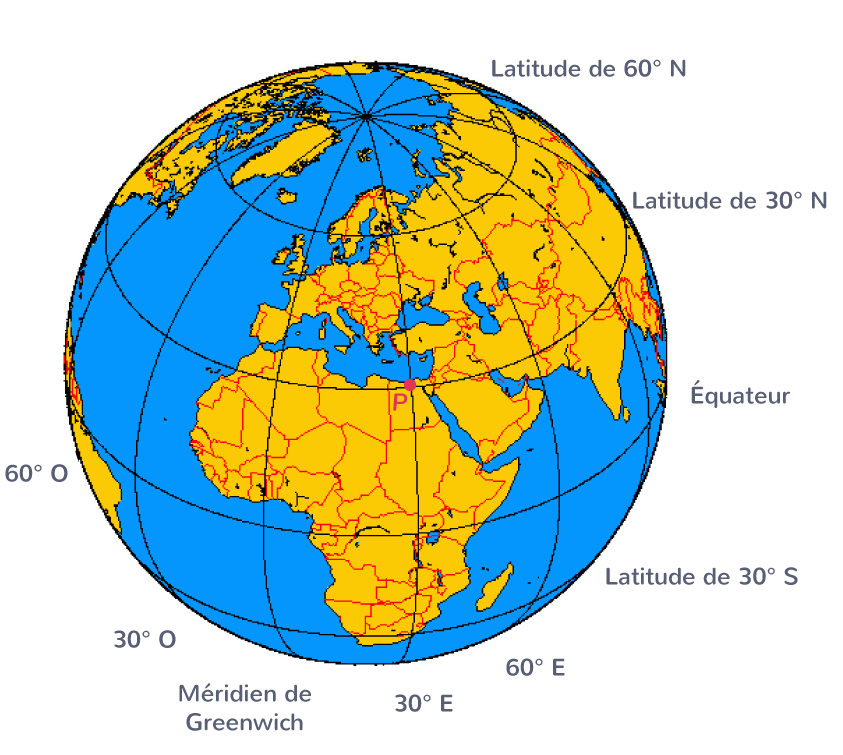

Le Caire, ville d'Égypte, a pour coordonnées : 40°E de longitude et 30°N de latitude.

Les coordonnées du Caire avec la latitude et la longitude
C

Déterminer une distance sur la surface terrestre

Les latitudes et longitudes de deux villes, exprimées en radians, permettent de calculer la distance la plus courte qui les sépare.

Pour convertir un angle exprimé en degrés (°) en radians (rad), on utilise la règle de conversion suivante :

2 \pi \text{ rad} = 360 °

Un angle de 15° correspond à \dfrac{15 \times 2 \pi}{360} = 0{,}26\text{ rad}.

Le plus court chemin entre deux points à la surface de la Terre ayant la même longitude est l'arc du méridien qui les relie. Sa longueur peut être déterminée à partir du rayon terrestre et des latitudes des points.

Longueur de l'arc de méridien

La longueur de l'arc de méridien entre deux points A, de latitude plus élevée, et B de même longitude \theta, est donnée par les relations  :

  • d_{AB} = R_T \times (\lambda_A − \lambda_B) si les points sont dans le même hémisphère (Nord ou Sud) ;
  • d_{AB} = R_T \times (\lambda_A + \lambda_B) si les points ne sont pas dans le même hémisphère (et donc de part et d'autre de l'équateur).
Les calculs de l'arc méridien

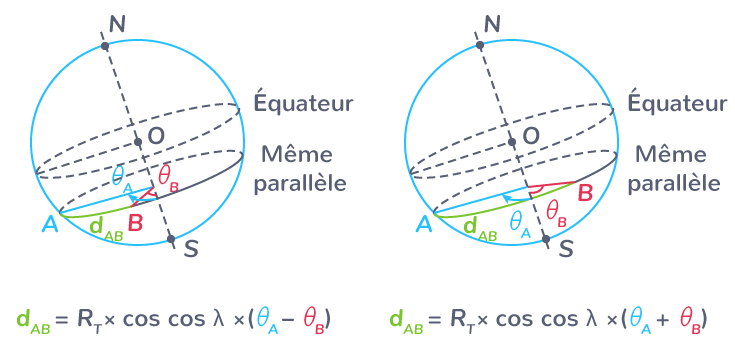

Le plus court chemin entre deux points à la surface de la Terre ayant la même latitude est l'arc de parallèle qui les relie. Sa longueur peut être déterminée à partir du rayon terrestre et des longitudes des points.

Longueur d'arc de parallèle

La longueur de l'arc de parallèle entre deux points A, de longitude plus élevée, et B de même latitude lambda, est donnée par les relations :

  • d_{AB} = R_T \times \text{cos} λ \times (\theta_A − \theta_B) si les points sont du même côté par rapport au méridien de Greenwich (vers l'est ou vers l'ouest) ;
  • d_{AB} = R_T \times \text{cos} λ \times (\theta_A + \theta_B) si les points sont de part et d'autre du méridien de Greenwich.
Calcul sur les longitudes et les latitudes

Où :

  • R_T est le rayon de la Terre, R_T = \text{6 370 km} ;
  • \lambda est la latitude commune des points A et B.
  • \theta_A et \theta_B sont les longitudes des points A et B, exprimées en radians.
